KH-M30聚合物砂漿試一種水泥基干粉聚合物材料，是由水泥、特殊骨料、聚丙烯纖維、眾多高分子聚合物及輔材，經(jīng)過特殊工藝加工而成的特種砂漿。
產(chǎn)品介紹：
鋼筋混凝土因受環(huán)境的侵蝕，材料老化，或受到外力破壞，經(jīng)常出現(xiàn)混凝土構(gòu)件剝落、露筋、結(jié)構(gòu)破損等現(xiàn)象。為延長壽命，必須對其進(jìn)行修補(bǔ)。
聚合物砂漿施工操作十分簡單，材料經(jīng)過高分子聚合物改性，對混凝土構(gòu)件的結(jié)合力極強(qiáng)，鏝抹時(shí)不垂落，可用于構(gòu)件的平面、立面及頂面。硬化后不收縮、不開裂、強(qiáng)度高；能恢復(fù)結(jié)構(gòu)強(qiáng)度，防止外界因素對鋼筋的侵蝕。
產(chǎn)品應(yīng)用：

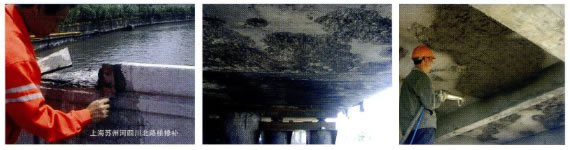

A. 土木構(gòu)造物修補(bǔ)加固（橋梁、道路、鐵路、隧道、水壩等混凝土結(jié)構(gòu)）。
B. 建筑結(jié)構(gòu)物修補(bǔ)加固（柱、梁、板、墻斷面修復(fù)、涂裝修補(bǔ)）。
C. 特殊構(gòu)造物修補(bǔ)。
技術(shù)指標(biāo)：
測試項(xiàng)目 | 抗拆強(qiáng)度 | 抗壓強(qiáng)度 | 拉伸粘結(jié)強(qiáng)度 | 尺寸變化 | |
標(biāo)養(yǎng) | 熱老化 | ||||
KH`-M30 | >=6 | >=20（3d）,>=45(28d) | >=1.5 | >=1.0 | +-1.5% |
KH`-M40 | >=8 | >=22（3d）,>=50(28d) | >=1.5 | >=1.0 | +-1.5% |
KH`-JM50 | >=6 | >=25（3d）,>=55(28d) | >=1.5 | >=1.0 | +-1.5% |
KH`-JS | >=55(28d) | >=2.0 | >=1.2 | +-1.5% | |
■ 操作施工說明

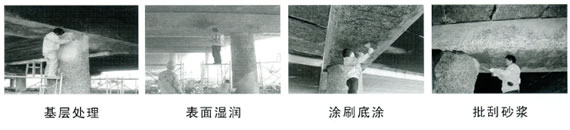

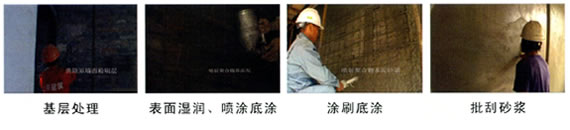

基面處理
◆ 將所需修補(bǔ)部位疏松物鑿除，用鋼絲刷將所修補(bǔ)部位的疏松物、浮灰、油污、鐵銹等，清理干凈。
◆ 將光滑的基面用工具鑿成粗糙面，確保修補(bǔ)層粘結(jié)牢固。
◆ 應(yīng)對外露銹蝕鋼筋進(jìn)行除銹。
◆ 用水沖洗需修補(bǔ)部位，確保修補(bǔ)面潔凈。
◆ 鋪設(shè)2mm菱形鋼板網(wǎng)片或鋼筋網(wǎng)片。
噴涂或涂刷底涂
◆ 底涂用水量（底涂干料：水為1:0.3——0.35）。
◆ 底涂加水后必須攪拌均勻，不能有未攪散的小顆粒。
◆ 施工前，用清水潤濕需修補(bǔ)部位，確保無明水。
◆ 用噴槍將攪拌均勻的底涂噴涂在混凝土表面和鋼筋表面，確保表面無遺漏。待底涂固化后進(jìn)行下一工序。
攪拌
◆ 攪拌修補(bǔ)料時(shí)請按廠方提供的加水量范圍加水?dāng)嚢瑁ńㄗh采用機(jī)械攪拌），物料必須攪拌均勻，攪拌時(shí)間約5分鐘。當(dāng)物料攪拌均勻后須放置5分鐘后再使用。
手工批刮
◆ 首層修補(bǔ)厚度控制在3mm左右用抹刀壓實(shí)。
◆ 修補(bǔ)缺陷部位一次施工厚度宜2cm以內(nèi)。超過厚度，宜分層施工，第一層施工2-3小時(shí)左右，方可進(jìn)行第二層批刮。
◆ 攪拌好的修補(bǔ)砂漿漿料宜在1小時(shí)內(nèi)用完。
◆ 修補(bǔ)后3小時(shí)左右應(yīng)對表面進(jìn)行次收光。
噴涂砂漿
◆ 攪拌修補(bǔ)料時(shí)請按廠方提供的加水量范圍加水?dāng)嚢瑁ńㄗh采用機(jī)械攪拌），物料必須攪拌均勻，攪拌時(shí)間約5分鐘。當(dāng)物料攪拌均勻后須放置5分鐘后再使用。
◆ 采用砂漿泵進(jìn)行噴涂施工。
◆ 一次施工厚度宜2cm以內(nèi)。超過厚度，宜分層施工，第一層施工2-3小時(shí)左右，方可進(jìn)行第二層噴涂。最后一層宜控制在1cm以內(nèi)。
◆ 每層噴涂完畢后須進(jìn)行壓實(shí)整平。
養(yǎng)護(hù)
◆ 待砂漿終凝后需進(jìn)行養(yǎng)護(hù)—噴灑養(yǎng)護(hù)劑。
漿料終凝前注意防止陽光直照及雨水沖刷。
