高延性混凝土ECC，是通過纖維實現(xiàn)脆性混凝土材料向高韌性、高延性的轉(zhuǎn)化。由于高性能纖維的加入，混凝土具備了與鋼筋材料同樣水平的極限延伸率和應變強化特性，從而使增韌后的混凝土與鋼筋協(xié)同受力，顯著提高混凝土的抗沖擊能力和抵御地震災害的能力
高延性混凝土
高延性混凝土ECC，是通過纖維實現(xiàn)脆性混凝土材料向高韌性、高延性的轉(zhuǎn)化。由于高性能纖維的加入，混凝土具備了與鋼筋材料同樣水平的極限延伸率和應變強化特性，從而使增韌后的混凝土與鋼筋協(xié)同受力，顯著提高混凝土的抗沖擊能力和抵御地震災害的能力
混凝土是一種脆性材料，當混凝土開裂時，混凝土會直接從表面裂到底部，因此在很多應用中對混凝土的增韌就變得非常重要。當前工程上對混凝土增韌的常見方式有三種：一、使用鋼筋網(wǎng)片；二、使用鋼纖維；三、使用結構合成纖維。雖然這三種方式都可以增韌，但是在具體性能和增韌機理上，是有本質(zhì)區(qū)別的，因此需要根據(jù)具體工程情況來選擇合適的增韌方式。
鋼筋網(wǎng)片，可以有效提高混凝土的剛度和整體性，通過減小混凝土的變形，來提高混凝土的抗裂性、承載力和韌性。鋼纖維，可以有效提高混凝土的抗壓、抗拉和抗折強度，也就是說提高混凝土的初裂強度，即讓混凝土抵御第一條裂紋產(chǎn)生的能力有了很大的提高。合成纖維對混凝土抗壓、抗拉和抗折強度的貢獻并不明顯，遠不如鋼纖維，但是合成纖維賦予了混凝土更高的韌性、延性和安全性，就像把普通玻璃變成鋼化玻璃一樣，可以讓混凝土產(chǎn)生很多裂紋，也可以讓混凝土有很大的變形能力，最終變成一種“可彎曲的混凝土。

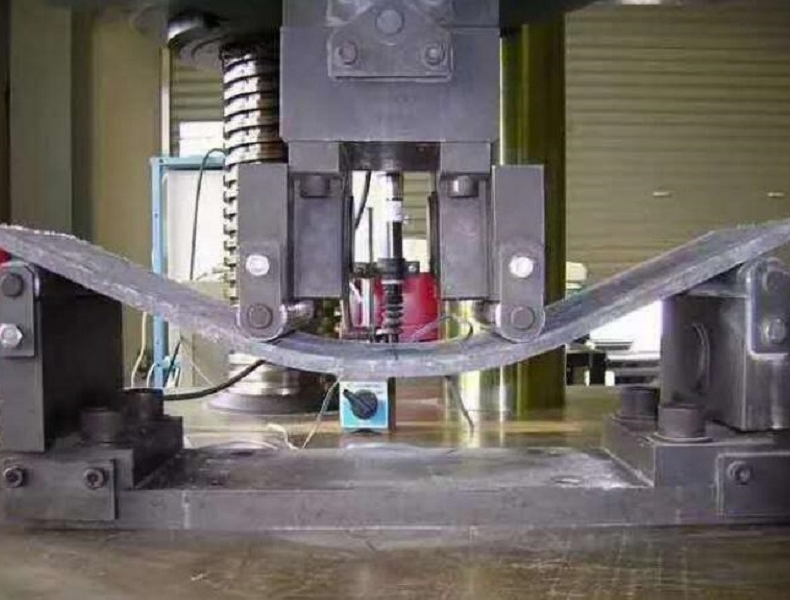

多裂縫開展實現(xiàn)裂而不壞
它的極限延伸率是普通混凝土二百倍以上，其中纖維的加入能很大地提高水泥基體的韌性,很好地阻止破壞裂縫的產(chǎn)生,從而達到提高結構的強度和延性,起到達到抗震減災的終作用。

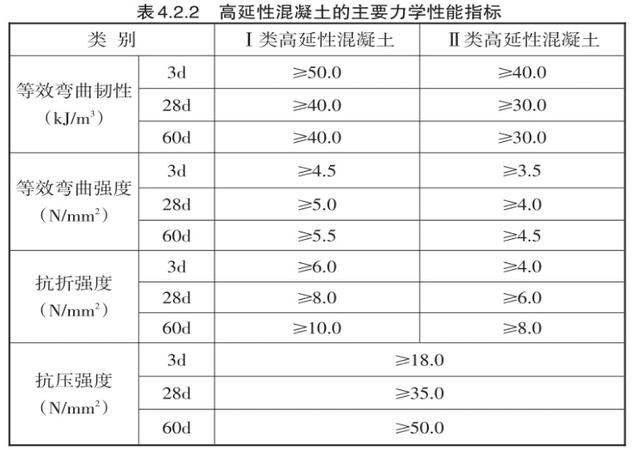

10、良好的力學性能
參照現(xiàn)行甘肅省地方標準《高延性混凝土應用技術標準》DB62/T 3159-2019及陜西省工程建設標準《高延性混凝土應用技術規(guī)程》DBJ61/T112-2016的有關規(guī)定進行等級評定。
二、加固原理
在砌體結構表面壓抹高延性混凝土面層，通過與砌體結構表面優(yōu)良的粘結性能，使高延性混凝土面層與砌體成為整體，共同受力，并利用其高韌性、高強度（抗拉）、高抗裂性能和高耐損傷能力來提高砌體結構的承載力、延性和抗裂性能，有效改善砌體房屋的整體性。
三、施工工藝
高延性混凝土面層宜按下列順序施工：
施工準備人材機到位→鏟除原墻抹灰層→清理灰縫→開槽或鉆孔并用水沖刷（刷界面劑）→澆水濕潤墻面→壓抹高延性混凝土并養(yǎng)護→墻面裝飾。
注意事項：
1.高延性混凝土攪拌完成后宜在40min內(nèi)用完，當施工現(xiàn)場溫度大于30℃時，應適當縮短使用時間。不應使用超過初凝時間的高延性混凝土。
2.高延性混凝土壓抹應保證纖維分布的均勻性和連續(xù)性，壓抹時應分層抹面，每層厚度不應大于15mm，嚴禁中途加水。
3.高延性混凝土的濕養(yǎng)護時間不應少于7d，夏季應防止陽光暴曬，冬季施工應采取保溫防凍措施，且冬季養(yǎng)護時間宜延長至14d。
四、包裝貯存
1.包裝：粉料25kg/袋，增強纖維1袋，以上通風干燥處貯存并防止陽光直射；冬天應防止凍結。
2.保質(zhì)期為六個月。超出保質(zhì)期后應復檢合格方可施用。
