微膨脹灌漿料是以高強(qiáng)度材料作為骨料，以水泥作為結(jié)合劑，輔以高流態(tài)、微膨脹、防離析等物質(zhì)配制而成。它在施工現(xiàn)場(chǎng)加入一定量的水，攪拌均勻后即可使用。在施工方面具有質(zhì)量可靠，降低成本，縮短工期和使用方便等優(yōu)點(diǎn)。
★產(chǎn)品特點(diǎn)
具有自流性好，快硬、早強(qiáng)、高強(qiáng)、無收縮、微膨脹；無毒、無害、耐老化、對(duì)水質(zhì)及周圍環(huán)境無污染，自密性好、防銹等特點(diǎn)。
早強(qiáng)高強(qiáng)澆注后1-3天強(qiáng)度高20-50Mpa以上，縮短工期。
自流態(tài)現(xiàn)場(chǎng)只需加水?dāng)嚢?，直接灌入設(shè)備基礎(chǔ)，砂漿自流，確保無振動(dòng)、長(zhǎng)距離的灌漿施工。
微膨脹澆注體長(zhǎng)期使用無收縮，保證設(shè)備與基礎(chǔ)緊密接觸，基礎(chǔ)與基礎(chǔ)之間無收縮，并適當(dāng)?shù)呐蛎泬簯?yīng)力確保設(shè)備長(zhǎng)期安全運(yùn)行。
抗油滲在機(jī)油中浸泡30天后其強(qiáng)度提高10%以上，成型體、密實(shí)、抗?jié)B、適應(yīng)機(jī)座油污環(huán)保。
耐久200萬次疲勞試驗(yàn)，50次凍融環(huán)境試驗(yàn)強(qiáng)度無明顯變化。
耐侯性好-40℃～600℃長(zhǎng)期安全使用
低堿耐蝕 嚴(yán)格控制原材料堿含量，適用于堿-集料反應(yīng)有抑制要求的工程。
★應(yīng)用范圍
灌漿料主要用于：地腳螺栓錨固、飛機(jī)跑道的搶修、核電設(shè)備的固定、路橋工程的加固、機(jī)器底座、鋼結(jié)構(gòu)與地基懷口、設(shè)備基礎(chǔ)的二次灌漿、栽埋鋼筋、混凝土結(jié)構(gòu)加固和改造、舊混凝土結(jié)構(gòu)的裂縫治理，機(jī)電設(shè)備安裝，軌道及鋼結(jié)構(gòu)安裝，靜力壓樁工程封樁，墻體結(jié)構(gòu)的加厚及漏滲水的修復(fù)，各種基礎(chǔ)工程的塌陷灌漿以及各種道路、橋梁、隧道、機(jī)場(chǎng)等搶修工程。
★灌漿料分類
1、高強(qiáng)通用型灌漿料，主要用于：地腳螺栓錨固、裁埋鋼筋，灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿，有抗油要求的設(shè)備基礎(chǔ)二次灌漿。
2、高強(qiáng)豆石型加固灌漿料，主要用于：灌漿層厚度≥150mm的設(shè)備基礎(chǔ)二次灌漿。建筑物的梁、板、柱、基礎(chǔ)和地坪的補(bǔ)強(qiáng)加固（修補(bǔ)厚度≥40mm），有抗油要求的設(shè)備基礎(chǔ)二次灌漿。
3、高強(qiáng)超細(xì)型專用灌漿料，主要用于：預(yù)應(yīng)力孔道灌漿，灌漿層厚度10mm<δ<150mm設(shè)備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿。
4、高早強(qiáng)型專用灌漿料，主要用于：施工時(shí)間短，4小時(shí)強(qiáng)度達(dá)C20，立即可運(yùn)行設(shè)備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程，路面快速修復(fù)。

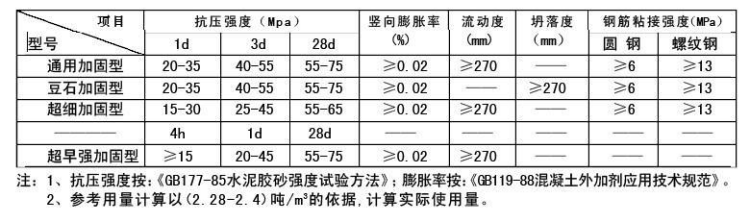

※技術(shù)參數(shù)
※執(zhí)行標(biāo)準(zhǔn)GB/T50448-2015
★使用方法
1．基礎(chǔ)處理;
清掃設(shè)備基礎(chǔ)表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，設(shè)備基礎(chǔ)表面應(yīng)充分濕潤(rùn)。灌漿前1h，應(yīng)清除積水。
2． 確定灌漿方式;
根據(jù)設(shè)備機(jī)座的實(shí)際情況，選擇相應(yīng)的灌漿方式，由于灌漿料具有很好的流動(dòng)性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個(gè)灌注空間；若灌注面積很大、結(jié)構(gòu)特別復(fù)雜或空間很小而距離很遠(yuǎn)時(shí)，可采用"高位漏斗法灌漿"或"壓力法灌漿"進(jìn)行灌漿，以確保漿料能充分填充各個(gè)角落。
3．支模
根據(jù)確定的灌漿方式和灌漿施工圖支設(shè)模板，模板定位標(biāo)高應(yīng)高出設(shè)備底座上表面至少50mm，模板必須支設(shè)嚴(yán)密、穩(wěn)固，以防松動(dòng)、漏漿。
4．灌漿料的攪拌
按產(chǎn)品合格證上推薦的水料比確定加水量，拌和用水應(yīng)采用飲用水，水溫以5～40℃為宜，可采用機(jī)械或人工攪拌。采用機(jī)械攪拌時(shí)，攪拌時(shí)間一般為1～2分鐘。采用人工攪拌時(shí)，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續(xù)攪拌至均勻。
5．灌漿
灌漿施工時(shí)應(yīng)符合下列要求：
1）漿料應(yīng)從一側(cè)灌入，直至另一側(cè)溢出為止，以利于排出設(shè)備機(jī)座與混凝土基礎(chǔ)之間的空氣，使灌漿充實(shí)，不得從四側(cè)同時(shí)進(jìn)行灌漿。
2）灌漿開始后，必須連續(xù)進(jìn)行，不能間斷，并應(yīng)盡可能縮短灌漿時(shí)間。
3）在灌漿過程中不宜振搗，必要時(shí)可用竹板條等進(jìn)行拉動(dòng)導(dǎo)流。
4）每次灌漿層厚度不宜超過100cm。;
5）較長(zhǎng)設(shè)備或軌道基礎(chǔ)的灌漿，應(yīng)采用分段施工。每段長(zhǎng)度以7m為宜。
6）灌漿過程中如發(fā)現(xiàn)表面有泌水現(xiàn)象，可布撒少量CGM干料，吸干水份。
7）設(shè)備基礎(chǔ)灌漿完畢后，要剔除的部分應(yīng)在灌漿層終凝前進(jìn)行處理。;
8）在灌漿施工過程中直至脫模前，應(yīng)避免灌漿層受到振動(dòng)和碰撞，以免損壞未結(jié)硬的灌漿層。
9）模板與設(shè)備底座的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
10）灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。
11）當(dāng)設(shè)備基礎(chǔ)灌漿量較大時(shí)，應(yīng)采用機(jī)械攪拌方式，嚴(yán)禁用高速攪拌機(jī)攪拌，以保證灌漿施工。;
6、養(yǎng)護(hù)
1）灌漿時(shí)日平均勻溫度不應(yīng)低于5℃，灌漿完畢后30分鐘內(nèi)，應(yīng)立即噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜并加蓋巖棉被、濕草袋等進(jìn)行養(yǎng)護(hù)，或在灌漿層終凝后立即灑水保濕養(yǎng)護(hù)。養(yǎng)護(hù)時(shí)間不得少于7d。
2）冬季施工時(shí)，養(yǎng)護(hù)措施還應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工驗(yàn)收規(guī)范》(GB50204)的有關(guān)規(guī)定。
3）在不同溫度條件下的養(yǎng)護(hù)時(shí)間和拆模時(shí)間表
日最低氣溫(℃) | 拆模時(shí)間(h) | 養(yǎng)護(hù)時(shí)間(d) |
-10～0 | 96 | 24 |
0～5 | 72 | 10 |
5～15 | 48 | 7 |
≥15 | 24 | 7 |
4）拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時(shí)，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)。
5）如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強(qiáng)度增長(zhǎng)時(shí)，可采用人工加熱養(yǎng)護(hù)方式；養(yǎng)護(hù)措施應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。
★參考用量
參考用量計(jì)算以2.2-2.4噸/立方米的依據(jù)，計(jì)算實(shí)際使用量。;
★包裝貯運(yùn)
1、包裝規(guī)格：50kg±1kg/袋，存放在通風(fēng)干燥處并防止陽光直射.雨淋。
2、保質(zhì)期為6個(gè)月，超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用 。
3、不含有苯系物、鹵代烴、甲醛、重金屬等成分，無毒、無味、無污染、不燃不爆，可按一般貨物運(yùn)輸。

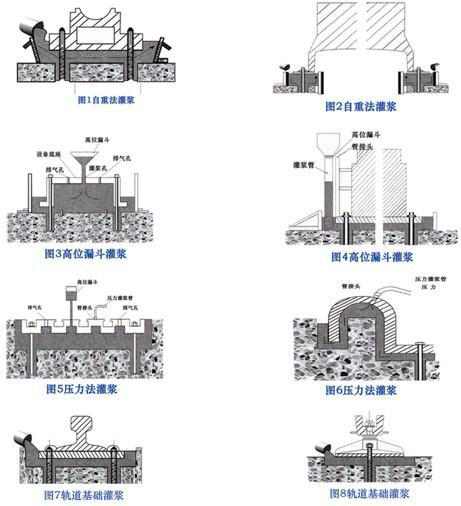

★常用灌漿方式圖示
※ 鄭重聲明
本產(chǎn)品使用超出廠商控制，本公司不承擔(dān)由于使用不當(dāng)而產(chǎn)生的任何責(zé)任，使用時(shí)請(qǐng)參照本說明書，相關(guān)問題請(qǐng)咨詢公司技術(shù)服務(wù)部門
